محافظ مخصوص پمپ آب کشاورزی

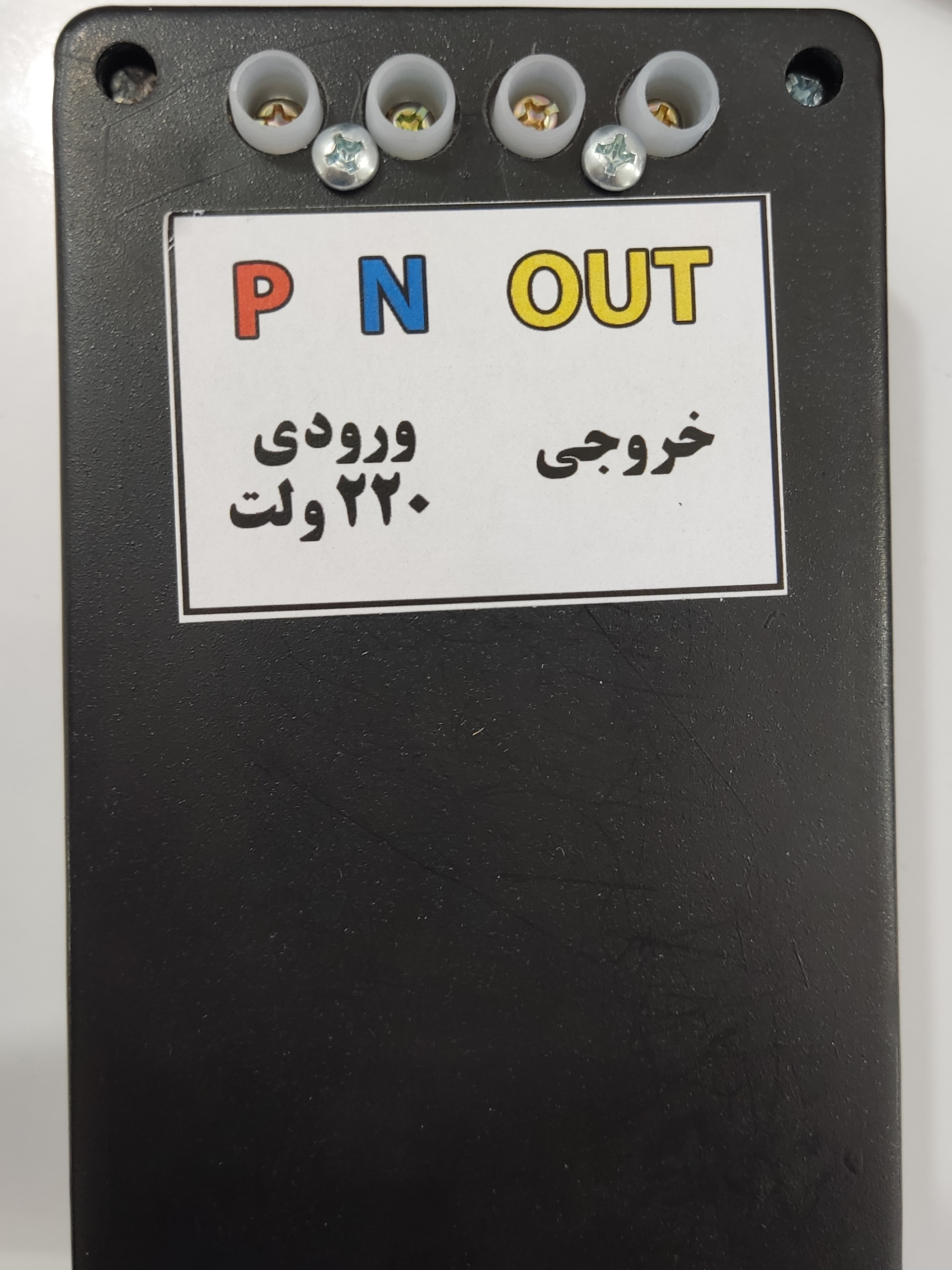

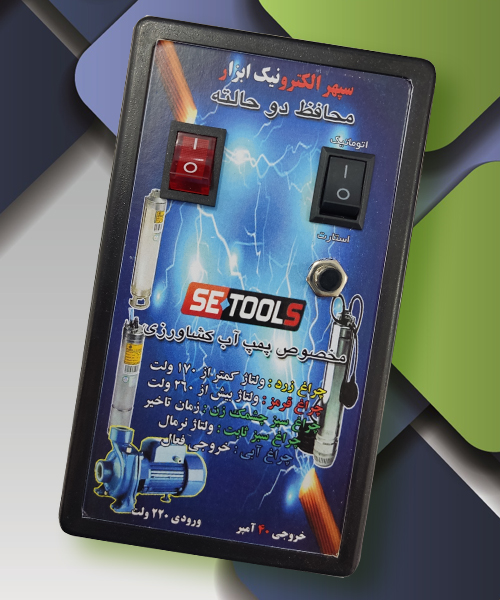

محافظ پمپ آب کشاورزی ، یک محافظ ولتاژ است که به صورت کاملا اختصاصی برای حفظ پمپ های شناور ، کف کش و سوپاپ دار ( روی چاهی ) از نوسانات شدید برق طراحی شده ، در مدار قدرت این محافظ از یک رله 40 آمپر استفاده شده که میتواند به راحتی شدت جریان یک الکتروپمپ با توان 3 کیلو وات را هم تحمل کند . در ساختار این سیستم حفاظت استارت کار به دو صورت دستی و اتوماتیک انجام میگیرد ، در حالت اتوماتیک بعد از اینکه دستگاه ولتاژ ورودی را به صورت نرمال تشخیص دهد رله مسیر برق را برای مصرف کننده وصل میکند در این حالت چراغ آبی رنگ روشن میشود . در حالت دستی اگر دستگاه ولتاژ برق ورودی را به صورت نرمال تشخیص دهد بعد از زمان تایم اولیه و ثابت شدن چراغ سبز تا زمانی که کلید استارت را فشار ندهید رله عمل نمی کند و برق برای مصرف کننده وصل نمی شود . بعد از فشار دادن کلید استارت چراغ آبی روشن شده و برق خروجی برای مصرف کننده وصل میگردد .
