- حداکثر ولتاژ 400 ولت
توضیحات اجمالی

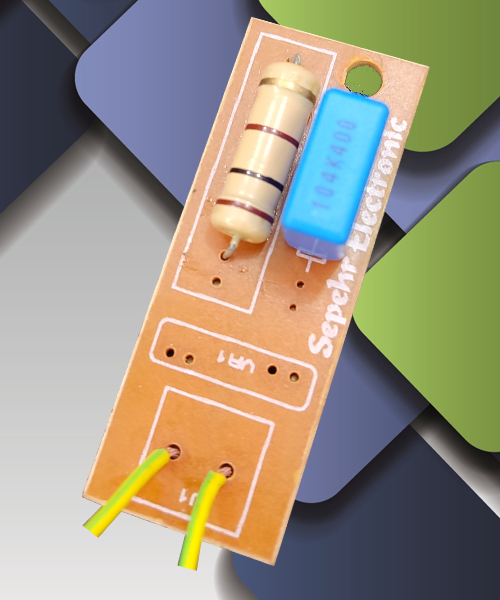

مدار اسنابر RC از یک مقاومت(R) و یک خازن(C) تشکیل می‌شود که به طور موازی بر روی کلید یا دیود موردنظر متصل می‌شوند.
مدار اسنابر(snubber circuit) در واقع یک مدار کمکی است که به صورت موازی با کلید قدرت یا دیود سوئیچینگ مانند دیودهای شاتکی یا فست در سیستم‌های الکترونیک قدرت قرار می‌گیرد. از مدار اسنابر به دو دلیل اساسی در مدارات سوئیچنگ استفاده می‌شود:
الف) کاهش یا حذف اضافه ولتاژ ناشی از قطع سریع جریان
ب) کاهش اثر وجود خازن پارازیتی و اندوکتانس در مدار.
در واقع مدار اسنابر با کاهش یا حذف اثرات نامطلوب ناشی از موارد گفته شده، باعث می‌شود که انتقال ولتاژ و جریان بدون اعمال هیچ آسیبی به قطعات انجام گیرد و کارایی کلی سیستم بهبود یابد.
مدار اسنابر بر اساس اصل اتلاف و جذب انرژی کار می‌کند. این مدارات از قطعات الکترونیکی پسیو مانند مقاومت، خازن، سلف و دیود و گاها ترکیبی از آن‌ها تشکیل شده‌اند. هنگامی که یک افزایش ولتاژ رخ دهد یا نوسانات گذرا در مدار وجود داشته باشد، مدار snubber به عنوان یک مسیر تلف کننده عمل کرده و انرژی اضافی را هدایت می‌کند و از آسیب رساندن به اجزای حساس و کلیدهای قدرت مدار جلوگیری می‌کند. همچنین، به علت کاهش تلفات بر روی کلیدها و دیودها، از داغ شدن و گرم شدن آن‌ها جلوگیری می‌کند و همین موجب افزایش طول عمر مدار می‌شود.
